パルスパージ式液面計 LAX

パルスパージ方式の
高精度液面計,警報装置&喫水計。
確かな計測で、
安全かつ優しい荷役を。

パルスパージ式液面計 LAX

LAXは、世界で唯一、圧縮空気を間欠的に排出する「パルスパージ方式」を採用した液面計です。デジタル信号処理、自動ゼロ点補正機能と合わせて、電磁フロート式液面計レベルマスターに準ずる高精度を実現。さらに、さまざまなタンクに使用できる汎用性の高さと艤装の容易さで、幅広い船種に採用することができます。また、空気消費量を抑えてランニングコストも削減します。
機械室のいわゆる「置きタンク」からバラストタンク、浸水警報まで、船内のあらゆるタンクをこの一台でカバーします。

製品特長Product features

Concept Movie

夢の超高精度を叶えた、3つの特許技術

デジタル×AI技術で、ヒステリシス問題を解決

圧力変化をダイアフラムで受け、ひずみ素子などで電気変換する液位計測では、圧力の上昇/下降時に生じる検出電位にヒステリシス(履歴現象)が発生。計測誤差が大きく、精度を悪くする原因になっていました。

LAXは、「L-CORE」に搭載する圧力センサーのゼロ点補正、デジタル処理およびAI技術を組み合わせ、このヒステリシス問題を解決。計測レンジ±10mmの超高精度を達成しました。
さらに、圧力計受圧面における電蝕やカルシウム付着問題も、液面とダイアフラム面との間に空気溜まりを作り、デジタル処理を行うことで解決しています。

ムサシノ独自の3件の特許技術(申請中含む)により実現した、高度なデジタル処理とAI技術。アナログでは実現できなかった夢のような性能を提供します。

LAX-WAC ダイヤフラム式計測ヘッダー

液に触れずに計測が可能!

業界最高水準の計測精度を実現!

25mで±10mm

ムサシノが独自開発したパルスパージ方式(特許技術)により、高い計測精度を実現しました。一時的に大きな圧力で圧縮空気を排出し、計測時点で停止。配管内の圧力損失や圧力のふらつきを無くすことができ、正確な液面計測が可能になります。
この方式により、ヒステリシス(履歴現象)を抑え、高精度な液位計測を実現しています。

精度
LAX-PH
バラストタンク、燃料タンク、
喫水計、浸水液面計測
±10mm(25m)
LAX-WAC
清水タンク、
エンジンルーム内置きタンク
±20mm(5m)

計測精度試験

白河工場 LAX実測データ

独自のモジュール(MIU)を自社開発

船内のあらゆるデータを取り込むことのできる独自開発されたインターフェース MIU。アナログ/シリアル/接点信号、バルブ、LANなど、各種データを取り込めるノード(結節点)で構成されています。
取り込みたいデータに対応する各種ノードの組み合わせで、さまざまな監視や制御といった荷役に関わる機器の管理を、他社のものも含めて一元化できます。

大気圧自動補正(特許技術)・温度補正により高精度を実現

高精度を実現するもうひとつの機能として、自動補正機能があります。パルスパージ方式では空気を排出しない間、定期的に自動で大気圧データを取り込むことで、常時ゼロ点補正を行っています。その結果、パネルの設置場所の制限がなく、圧力検出部の経年変化による誤差も生じずに、長期に渡って安定した高精度を維持できます。
また、液面計測を行う圧力センサーは使用する温度条件で誤差が出やすいため、温度についても補正しています。

主な仕様Main Specifications

方式 パルスパージ式
電源 AC100〜220A
精度 ±10mm(25m)/LAX-PH
±20mm(5m)/LAX-WAC
保護等級 MPPユニット:IP44
アラームパネル:IP22
エア品質 計測用空気 0.7MPa
温度 -25〜45℃
湿度 -3℃以下
許容油分 0.1ppm以下
固形物限度 3μm以下
使用限度環境 5〜55℃(MPPユニット/アラームパネル)
インタフェース LAN、RS485
取扱船級 ABS、BV、CCS、DNV-GL、KR、LR、NK

検出器Detector sensor

用途に合わせた各種検出器

用途に合わせて従来のタンクトップに据え付けるTOP MOUNT型のパージヘッドに加えて、飲料・清水タンクやE/Rの置きタンク用に空気をタンクに排出しないパージヘッド「WAC」、2点計測が1台で可能な「ADM」の3タイプをラインアップ。パージヘッドにドラフトチャンバーを適用した喫水計、船体傾斜を正確に測れるトリムヒール計もあります。

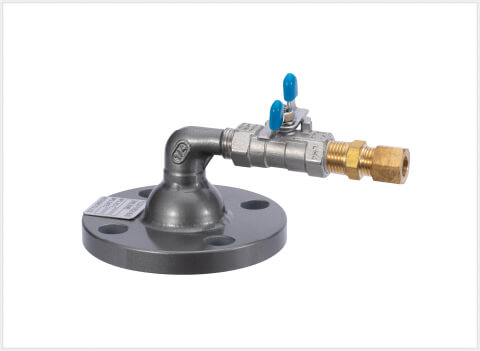

LAX-PH
シンプルな構造でメンテナンスフリー。

精度:±10mm(25m)
適用タンク:バラストタンク、FO/DOタンク、喫水計

LAX-PH

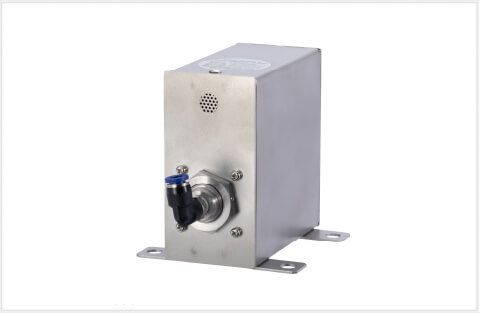

LAX-ADM
Fail Safety機能付き。警報発生後も液面計測可能。

精度:±30mm / ±10mm
適用タンク:イングレスアラーム、ビルジアラーム

浸水警報装置

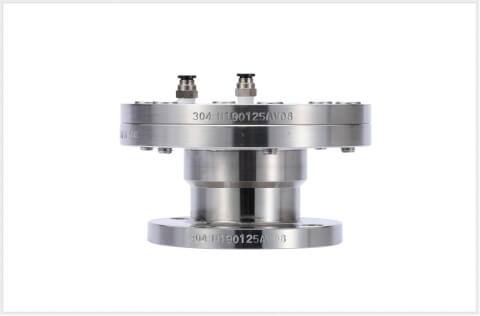

LAX-WAC
ダイヤフラム式。無気泡で計測可能。

精度:±20mm(5m)
適用タンク:飲料水タンク、清水タンク、セットリングタンク、ストレージタンク、サービスタンク、その他置きタンク

LAX-WAC
